تجهيزات و آزمون هاي آزمايشگاه بايومتريال

1-دستگاه اندازه گيري زاويه تماس

2-دستگاه خشك كن انجمادي

3- دستگاه هاي  الكتروريسندگي

4-دستگاه اندازه گيري ضرايب اصطكاك فيلم هاي پلاستيكي

5-دستگاه پلاسماي سرد فشار پايين LF

6-دستگاه پلاسما RF

7- دستگاه اندازه گيري كشش سطحي مايعات با صفحه ويلهلمي

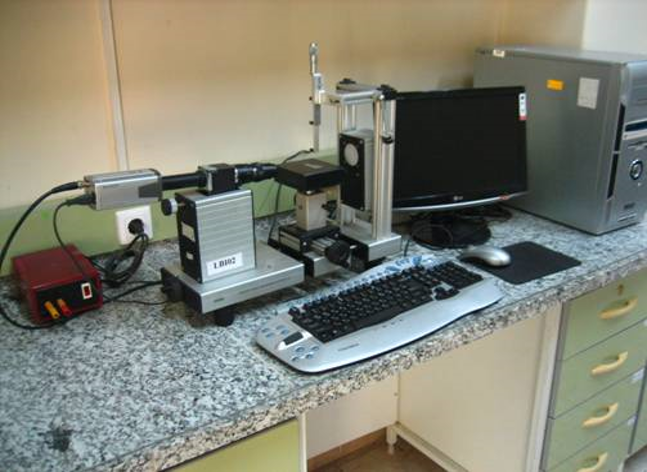

دستگاه اندازه‌گيري زاويه تماس (( Contact Angle Measuring System مدل G10 متعلق به شركت  Kruss  آلمان

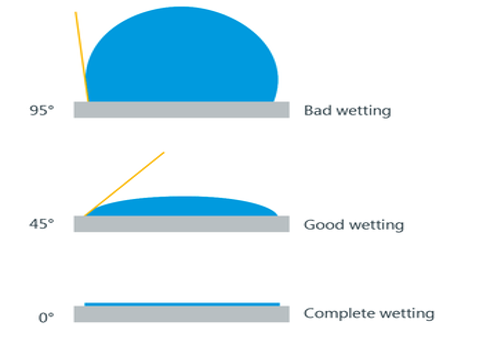

زاویه تماس، از طریق اندازه گیری زاویه ای که یک قطره از مایع با سطح جامد ایجاد می کند، بدست می آید و کمیتی برای بیان ترشوندگی سطح جامد به وسیله مایع است.
بسته به اینکه اندازه زاویه کوچکتر یا بزرگتر از°90 باشد سطح جامد آبدوست یا آب گریز است؛ در زاویه صفر سطح کاملا خیس می شود، به عبارت دیگر زاویه °90 مرز بین آبدوستی و آب گریزی است.

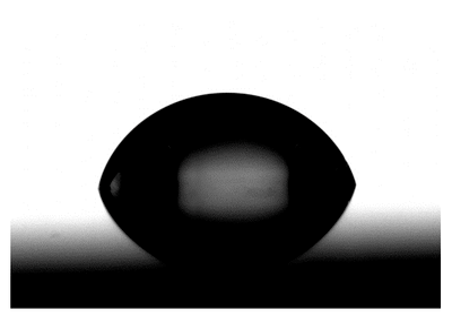

به وسيله اين دستگاه مي‌توان زاويه تماس يك قطره ساكن بر روي يك سطح جامد را بر اساس روش قطره چسبيده (Sessile Drop)  اندازه‌گيري نمود. همچنین، تعيين انرژي آزاد سطحي و كشش سطحي نمونه‌هاي جامد با استفاده از حلالهاي آب ديونيزه شده، دي يدو متان، گليسيرين و اتيلن گلايكول به صورت سيستم هاي دو حلاله ، سه حلاله و چهار حلاله و همچنين چند متد محاسباتی و آناليز شكل قطره (نرم افزار DSA100 ) میسر می باشد اطلاعات حاصل از انجام آزمون شامل عدد زاويه به صورت ميانگين از 3 بار تكرار آزمون به درجه به همراه تصاوير آنها گزارش مي شود.

شرايط نمونه ها

نمونه ها باید به صورت تخت و مسطح باشند (مانند لایه های نازک روی سطح شیشه). به دلیل اینکه معمولا 3 الي 5 اندازه گیری در سه نقطه متفاوت از نمونه مورد نیاز است، ابعاد نمونه ها بهتر است در محدوده 20*20 تا 40*40 میلیمتر باشند. این آزمون برای نمونه های پودری مناسب نیست، در صورت لزوم نمونه بايد بصورت قرص آماده سازی شود.

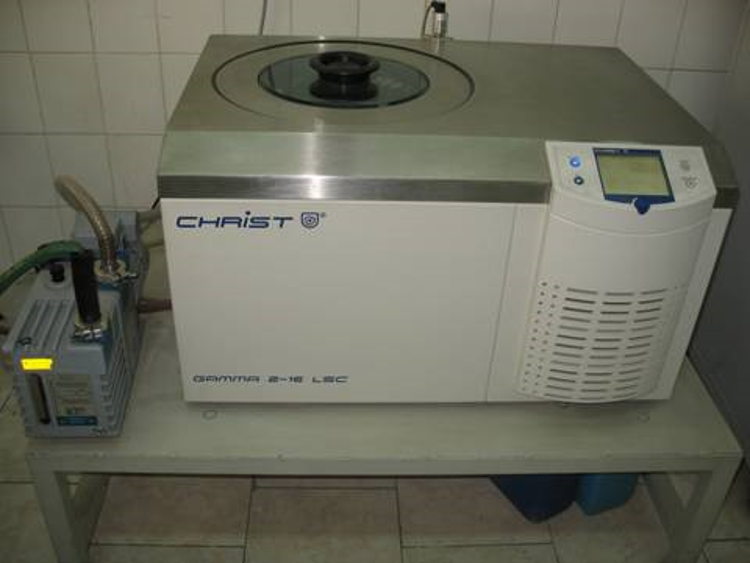

دستگاه خشک کن انجمادی (Freeze Dryer) مدل GAMMA 2-16 LSCمتعلق به شركت Christ آلمان

دستگاه فريز دراير به منظور خارج كردن حلال/حلال هايي از ساختمان پليمرها وخشک کردن نمونه های آزمایشگاهی بواسطه ایجاد خلاء و بدون اینکه تغییری در ساختار ترکیب ایجاد نماید، بکار گرفته می شود. در فرآیند خشک کردن انجمادی، آب منجمد شده موجود در نمونه بوسیله فرآیند تصعید خارج می شود. یخ تصعید شده توسط پمپ خلاء از داخل اتاقک خشک کن مکیده میشود . پمپ خلاء علاوه بر خارج کردن یخ تصعید شده، موجب پایین نگه داشتن فشار اتاقک خشک کن در زیر فشار اتمسفر می شود. اين دستگاه داراي سه سيني با گستره ي دمايي 40- تا 60 درجه ي سانتي گراد مي باشد.

.

شرايط نمونه ها

·        برنامه استاندارد اين دستگاه براي حلال هايي با نفطه انجماد بالاتر از 10- درجه سانتي گراد مي باشد

·        ضخامت لايه محصول براي خشك شدن در بهترين حالت بايد كمتر از 1 سانتي متر و ترجيحا 0.5 سانتي متر باشد

·        محصولات اسيدي و يا با غلظت بالاي حلال، محصولاتي حاوي حلال هاي سمي، عفوني و بيماري زا را نمي توان با اين دستگاه خشك نمود.

دستگاه هاي  الکترویسندگي

1.     دستگاه الکتروریسندگی ((ELECTROSPINNING ، مدل CO881007NYI متعلق به شركت نانو ساختار آسيا

الکتروریسی فرآیندی جهت تولید انواع نانوالیاف و میکروالیاف از محلول‌های مواد پلیمری، سرامیکی یا محلول‌های کامپوزیتی متشکل از پلیمر- نانوذرات و همچنین مذاب‌های مواد مذکور میباشد. در روش الکتروریسی از یک منبع تغذیه ولتاژ بالا جهت تولید بار الکتریکی در جریان محلول یا مذاب پلیمری استفاده میشود.

امکانات دستگاه الكتروريسندگي عبارتند از:

ü     توانايي تامين اختلاف پتانسيل از1kv تا 34kv

ü     تغيير سرعت چرخش جمع كننده از 250RPM تا 2500RPM

ü     تغييرات سرعت تزريق از 0.1ml/hr تا 5ml/hr

ü     انجام حركت چرخشي و حركت رفت و برگشتي با سرعت قابل تنظيم توسط جمع کننده

ü     تغييرات فاصله از 60mm تا 250mm

ü     داراي سيستم ايمني خاموش كننده خود كار

ü     داراي دو الكترو موتور و دو نازل كاملا مجزا

ü     قابيت انجام فرآيند CO-Electro spinning

ü     قابليت تغيير تمامي متغيرها به صورت خودكار

ü     داراي دو نوع جمع كننده صفحه اي و drum

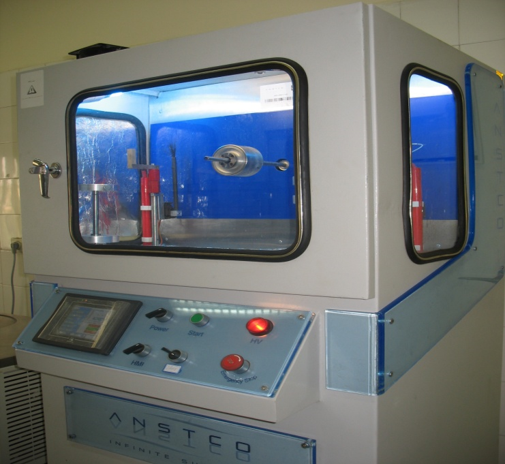

2. دستگاه الكتروريسندگي مدل  Full Option Lab2 ESII-II متعلق به شركت فن آوران تجهيزات نانو آزما

ویژگی های دستگاه الکتروریسی
1.  قابل استفاده برای پلیمرهای مهندسی، پلیمرهای زیستی و پلیمرهای خطی طبیعی، نانوذرات، دارو، سلول و ...
2.    تعداد سیستم تزریق  مستقل 4 عدد با دقت 0.1 میلی لیتر بر ساعت  و در محدوده کاری 0.1 تا 10 میلی لیتر بر ساعت در 2 طرف دستگاه
3.    تعداد الکترود ولتاژ بالا 2 عدد در محدوده 0 تا 35 هزار ولت
4.   فاصله ریسندگی برای هر دو سیستم متغیر  و بین 5 تا 20 سانتیمتر
5.   جمع کننده دینامیک با سرعت چرخش  100 تا 3000 دور در دقیقه با قابلیت تعویض جمع کننده مشترک برای دو سیستم
6.    قابلیت تغییر و اتصال جمع کننده با ابعاد مختلف و حتی جمع کننده ثابت
7.    امکان اسکن برروی جمع کننده توسط هر 4 نازل در 2 طرف دستگاه جهت حصول یکنواختی تولید و سرعت اسکن توسط کاربر قابل تنظیم است
8.   از انواع نازل های یک بار مصرف و دائم مصرف می توان استفاده کرد.
9.   ایزولاسیون کامل ولتاژ بالا
10.   ابعاد 100*70*60 سانتیمر مکعب
11. وزن حدود 80 کیلوگرم

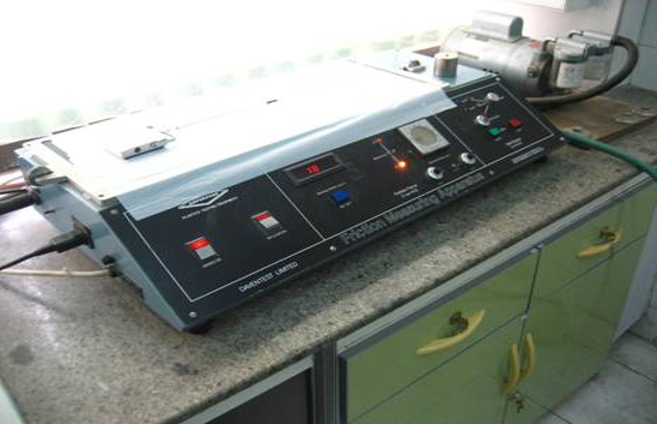

دستگاه اندازه‌گيري ضريب اصطكاک (C.O.F)، متعلق به شركت DAVENPORT انگلستان

دستگاه اندازه‌گيري ضريب اصطكاک ، ضرايب اصطكاك استاتيك و ديناميك فيملهاي پلاستيكي، كاغذ و مواد مشابه را با اندازه‌گيري نيروي لازم براي كشيدن يك لغزنده متحرك با سرعتي ثابت بر روي يك صفحه افقي ساكن اندازه‌گيري مي‌كند. اين دستگاه بر اساس استاندارد ASTM D 1894-99 عمل مي‌كند.

دستگاه پلاسما   (PLASMA SYSTEM) مدل K1050X، متعلق به شركت EMITECH انگلستان

دستگاه پلاسما با انرژي 100 وات و داراي سيستم RF جهت اصلاح سطحي نمونه های پلیمری استفاده مي‌شود. این دستگاه شامل یک محفظه ایجاد خلأ ، پمپ خلا و امکان اتصال به یکی از سه کپسول گاز  O2 , Ar و N2 بسته به نیاز می باشد.

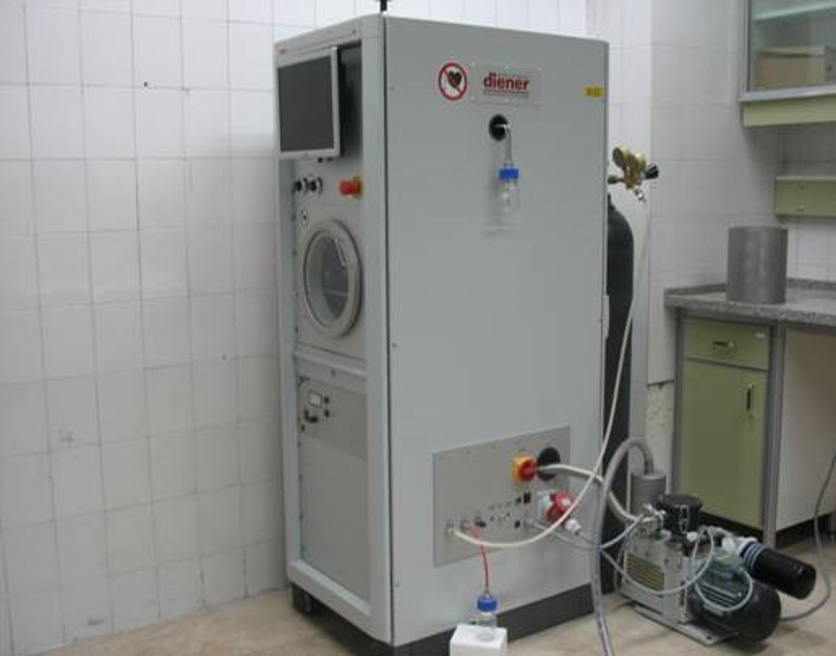

دستگاه پلاسمای سرد فشار پایین ( (LOW PRESSURE PLASMA SYSTEM، متعلق به شركت DIENER آلمان

 دستگاه پلاسماي سرد فشار پايين (LF)، دستگاهي است كه با اعمال اختلاف ولتاژ بالا موجب ايجاد محيط يونيزه شده و قادر است بواسطه دارا بودن سینی ها و روتاتور مخصوص قادر است سطوح نمو نه های مختلف از جمله نمونه های فیلم را تحت  یکی از سه گازAr  ،N2 وO2  اصلاح  نماید. دامنه كاربرد اين دستگاه اصلاح سطح، تغيير آبدوستي، پليمريزاسيون بر روي سطح و فعال سازي سطح را شامل مي شود. این سیستم در توانهای 10 تا 1000 وات و زمانهای مختلف قابل تنظیم است. همچنین، مراحل انجام پلاسما برروی صفحه مانیتور قابل مشاهده است.

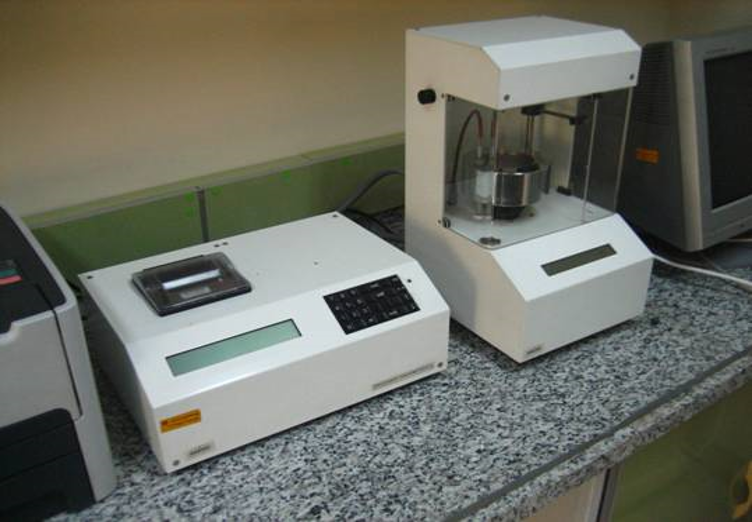

دستگاه اندازه‌گيري کشش سطحی مدل  K12 (ویلهلمی)، متعلق به شركت  Kruss  آلمان

دستگاه اندازه گیری کشش سطحی  K12 قادر است کشش سطحی و بين‌سطحي دینامیکی مایعات را به روش‌ صفحه پلاتيني ويلهلمي اندازه گیری نماید.

هزینه آزمونها

كارشناس آزمايشگاه : خانم مهندس سليمي

شماره تماس جهت هماهنگي : 48662114-021

هزينه آزمون ها و ساير خدمات آزمايشگاه:
